上两期我们梳理了雷达无线电型号核准的定义、分类、频率分布及通用射频要求。本期将聚焦不同场景雷达的专用射频技术指标——航空雷达，建议收藏备用～
航空雷达

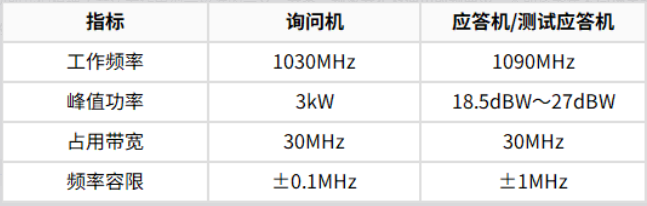

（一）1030/1090MIHz频段空中交通管制二次雷达射频技术要求

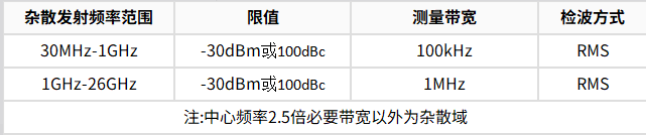

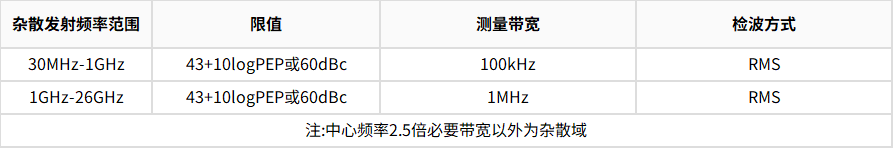

杂散发射功率

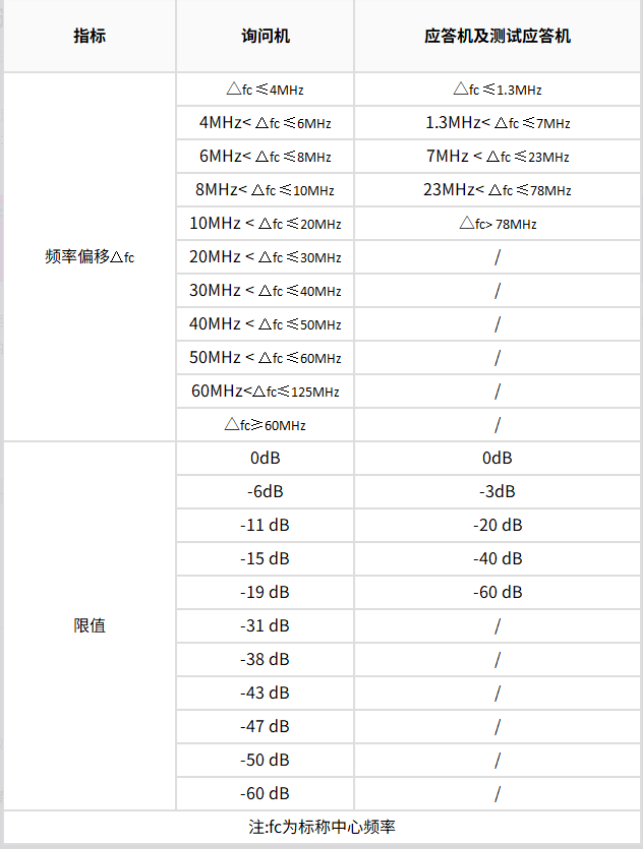

频谱发射模版

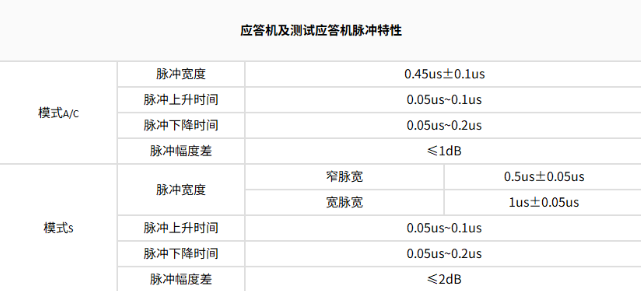

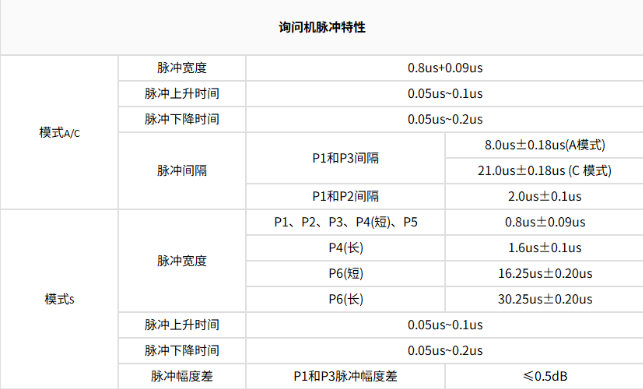

脉冲特性
（二）1250-1350MHz频段空中交通管制一次监视雷达射频技术要求
1.工作频率：1250-1350MHz。
2.峰值功率：不大于50kW。
3.峰值功率容限：(标称峰值功率)±1dB。
4.占用带宽：不大于10MHz。
5.频谱发射模板：按照雷达通用技术要求有关规定执行。
6.频率容限：不大于500x10-6。
7.脉冲上升时间≤1.2us；脉冲下降时间≤0.5us；

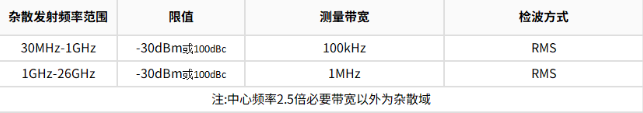

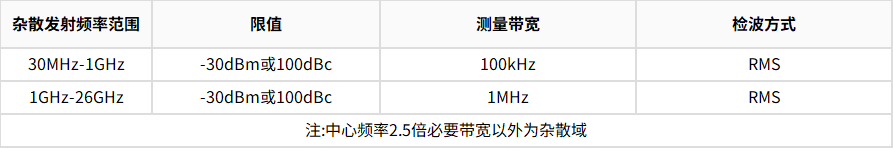

8.杂散发射功率
9.噪声系数：不大于2dB。
10.接收机选择性：按照雷达通用射频技术要求有关规定执行。
（三）2700-2950MHz频段空中交通管制一次监视雷达射频技术要求
1.工作频率：2700-2950MHz。
2.峰值功率：不大于35kW。
3.峰值功率容限：(标称峰值功率)±1dB。
4.占用带宽：不大于10MHz。
5.频谱发射模板：按照雷达通用技术要求有关规定执行。
6.频率容限：不大于1250x10-6。
7.脉冲上升时间≤0.1us；脉冲下降时间≤0.1us；
8.平均脉冲重复频率：800-1200Hz。
9.噪声系数：不大于6dB。
10.杂散发射功率
11.接收机选择性：按照雷达通用射频技术要求有关规定执行。
（四）4200-4400MHz频段无线电高度表射频技术要求
1.工作频率：4200-4400MHz。

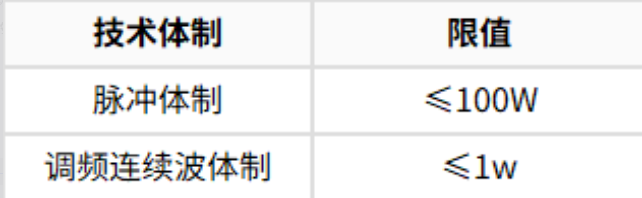

2.发射功率：
3.频率容限：不大于1250x10-6。

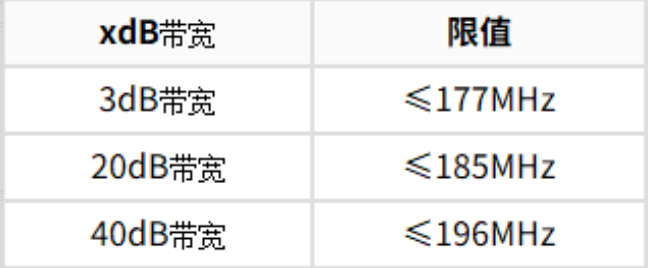

4.占用带宽：

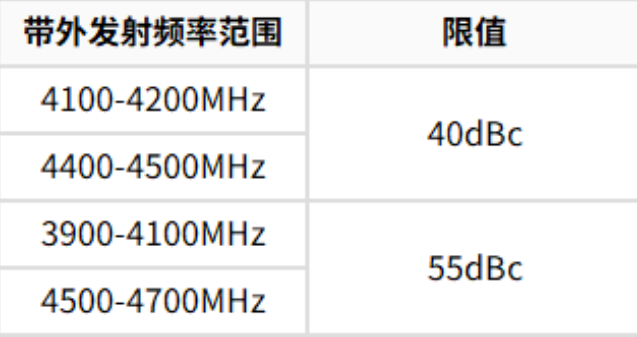

5.带外发射功率：
6.杂散发射功率：
7.噪声系数：不大于12dB。
8.接收机选择性：按照雷达通用射频技术要求有关规定执行。
（五）9100-9500MHz频段机场场面监视雷达射频技术要求
1.工作频率：9100-9500MHz。
2.峰值功率：采用磁控管发射机的雷达不大于30kW，采用固态发射机的雷达不大于500W。
3.发射功率容限：
4.占用带宽：不大于60MHz。
5.频谱发射模板：按照雷达通用技术要求有关规定执行。
6.频率容限：不大于1250x10-6。
7.杂散发射功率
8.脉冲重复频率：采用磁控管发射机的雷达800-8000Hz, 采用固态发射机的雷达不大于20kHz。
9.脉冲宽度：采用磁控管发射机的雷达40ns±4ns，采用固态发射机的雷达不大于100us。
10.脉冲上升下降时间：不大于30ns。
11.噪声系数：不大于6dB。
12.接收机选择性：按照雷达通用射频技术要求有关规定执行。
? 下期预告
更多类型雷达的专用射频要求，将在「雷达无线电型号核准（四）」中更新，记得关注不迷路～
